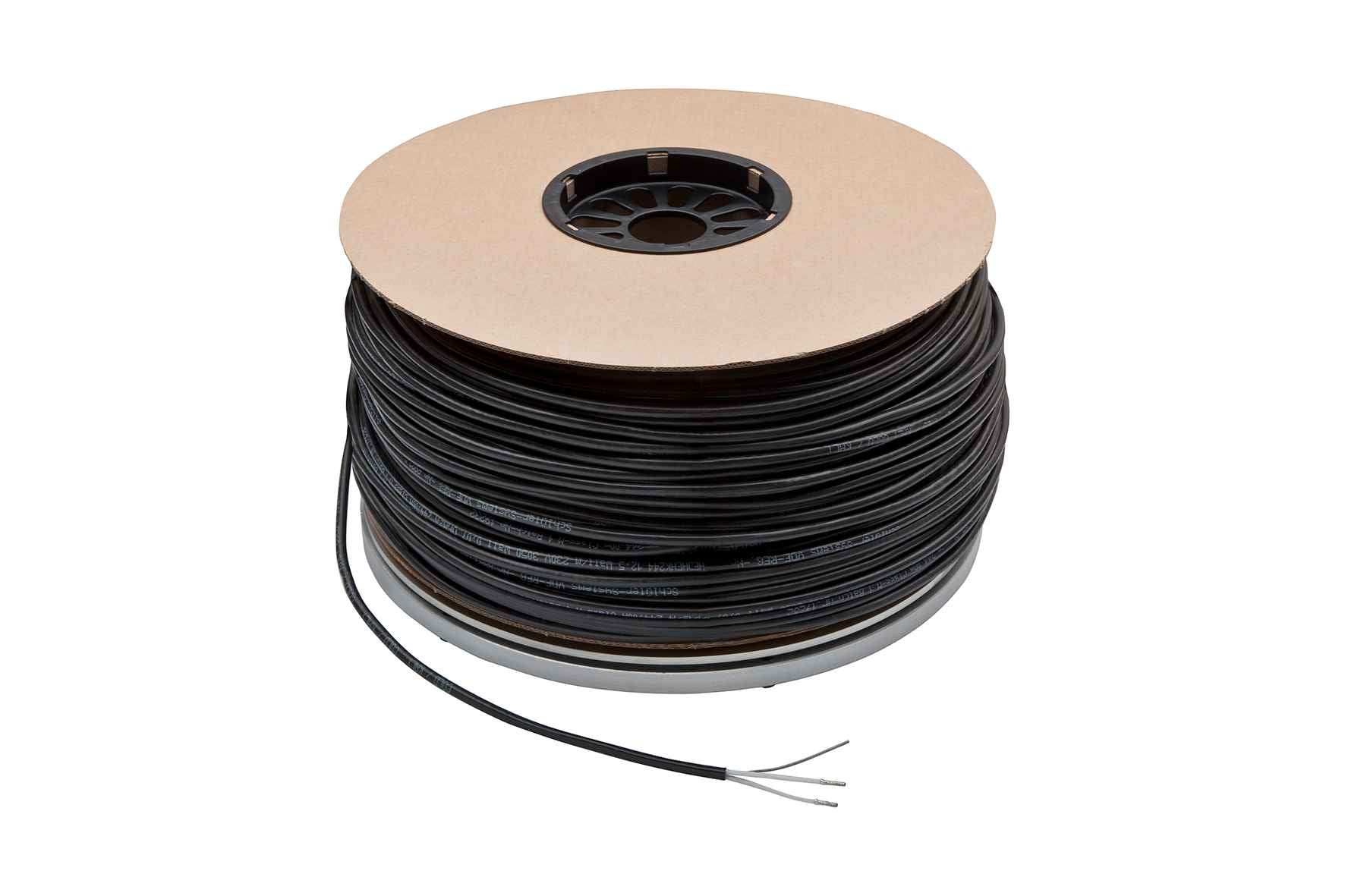

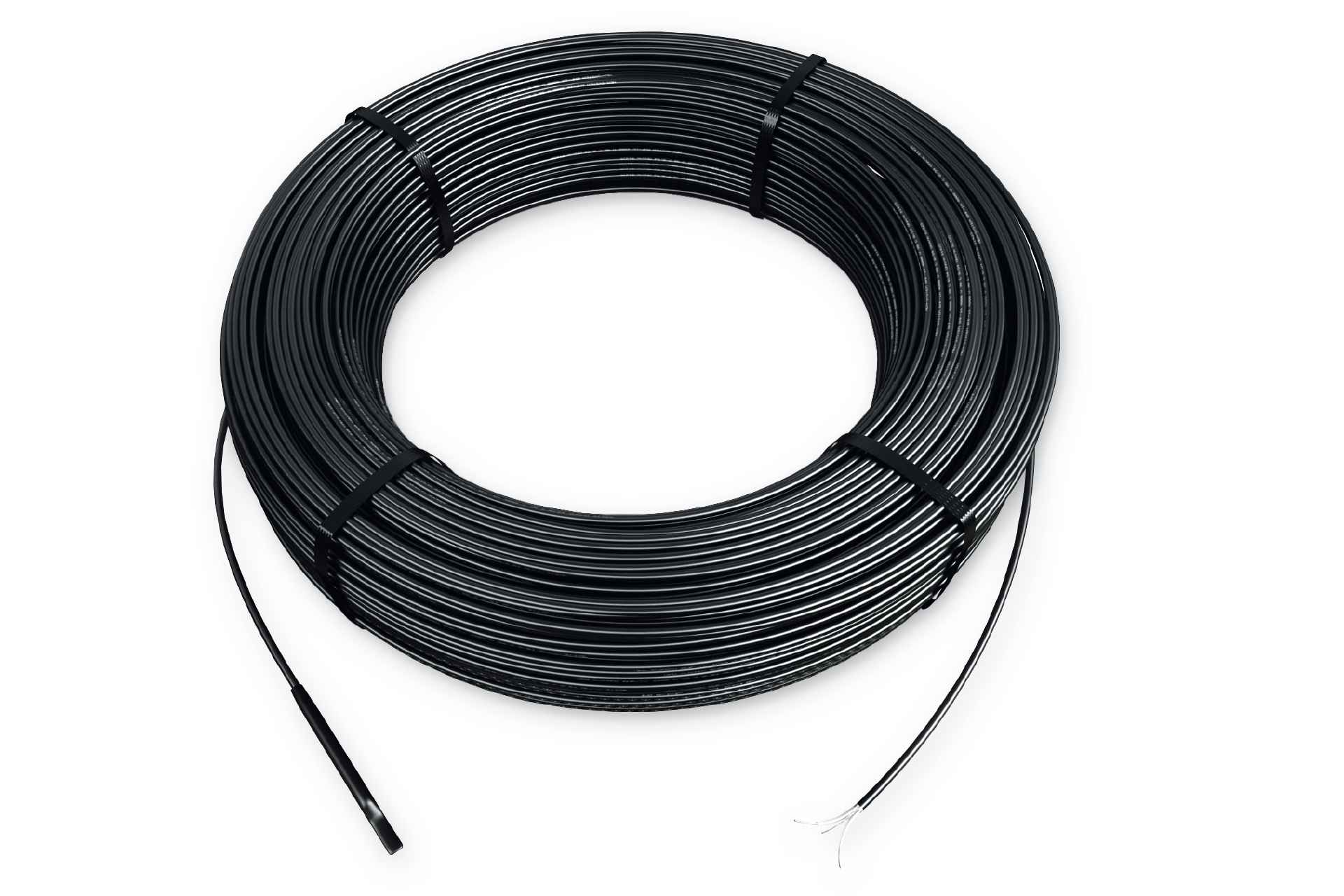

Cabo de aquecimento elétrico para o sistema DITRA-HEAT-E
O cabo de aquecimento elétrico Schlüter-DITRA-HEAT-E-HK é instalado na esteira de desacoplamento Schlüter-DITRA-HEAT e é utilizado para aplicações em montagens de piso e parede . Está disponível em comprimentos de 4 a 244 metros. Como os nossos sistemas são certificados para impermeabilização, os cabos de aquecimento são aprovados para utilização em casas de banho e zonas húmidas.
Nota: Os cabos de aquecimento não devem ser encurtados.
Ao selecionar o cabo de aquecimento, observe que a tabela de produtos indica o espaço aquecido em m² e não o tamanho do ambiente. Para determinar o espaço aquecido, deduza do tamanho da sala as zonas não aquecidas, como áreas perimetrais e espaço de armazenamento.
O que este produto faz
Nas zonas de piso, os cabos de aquecimento podem ser instalados imediatamente após a colagem do DITRA-HEAT, utilizando um espaçamento mínimo de 9 cm (cada terceiro pino ≙ 136 W/m²).
Para instalação na parede, os cabos de aquecimento são instalados assim que for alcançada uma ligação adesiva adequada. O espaçamento de instalação é de 6 cm (a cada segundo pino ≙ 200 W/m²) ou de 9 cm (a cada terceiro pino ≙ 136 W/m²). O uso de tapetes é recomendado para montagens em parede.
Utilize o testador de cabos Schlüter-DITRA-HEAT-E-CT para medir a resistência dos cabos de aquecimento elétrico DITRA-HEAT-E-HK e dos sensores remotos fornecidos com os termóstatos DITRA-HEAT-E. O dispositivo de teste deve ser utilizado para monitorar a resistência dos cabos de aquecimento durante toda a fase de instalação e alertar o instalador com um sinal acústico em caso de danos. O testador de cabo desliga automaticamente 60 minutos após a última ativação da chave (os valores não serão salvos).
Como instalar este produto
Como instalar este produto
Como instalar este produto
A instalação elétrica deve ser realizada por um eletricista qualificado de acordo com a BS7671. Os cabos de aquecimento devem possuir um disjuntor multipolar com distância de contato de pelo menos 3 mm por pólo. Para proteção contra contato inadvertido, deve ser instalado um RCD (disjuntor FI) com corrente de disparo de IΔN ≤ 30 mA.
Mais informações sobre a instalação dos cabos de aquecimento e a instalação e configuração do termostato podem ser encontradas nas respectivas instruções de instalação.
Instalação do cabo de aquecimento
-
-
Para instalação em piso, os cabos de aquecimento podem ser instalados imediatamente após a colagem da esteira de desacoplamento DITRA-HEAT, utilizando uma bóia ou rolo.
Para instalação na parede, os cabos de aquecimento são instalados assim que for alcançada uma ligação adesiva adequada.
Os cabos de aquecimento nunca devem se sobrepor ou tocar uns nos outros. -
Crie uma reentrância correspondente na área da extremidade selada do cabo.
Nota: Utilize o testador de cabos Schlüter-DITRA-HEAT-E-CT para medir continuamente a resistência dos cabos de aquecimento elétrico DITRA-HEAT-E-HK. O dispositivo monitoriza a resistência dos cabos de aquecimento durante toda a fase de instalação e alerta o instalador com um sinal acústico em caso de danos.
-
Para instalação em piso, os cabos de aquecimento podem ser instalados imediatamente após a colagem da esteira de desacoplamento DITRA-HEAT, utilizando uma bóia ou rolo.
-
Áreas de piso:

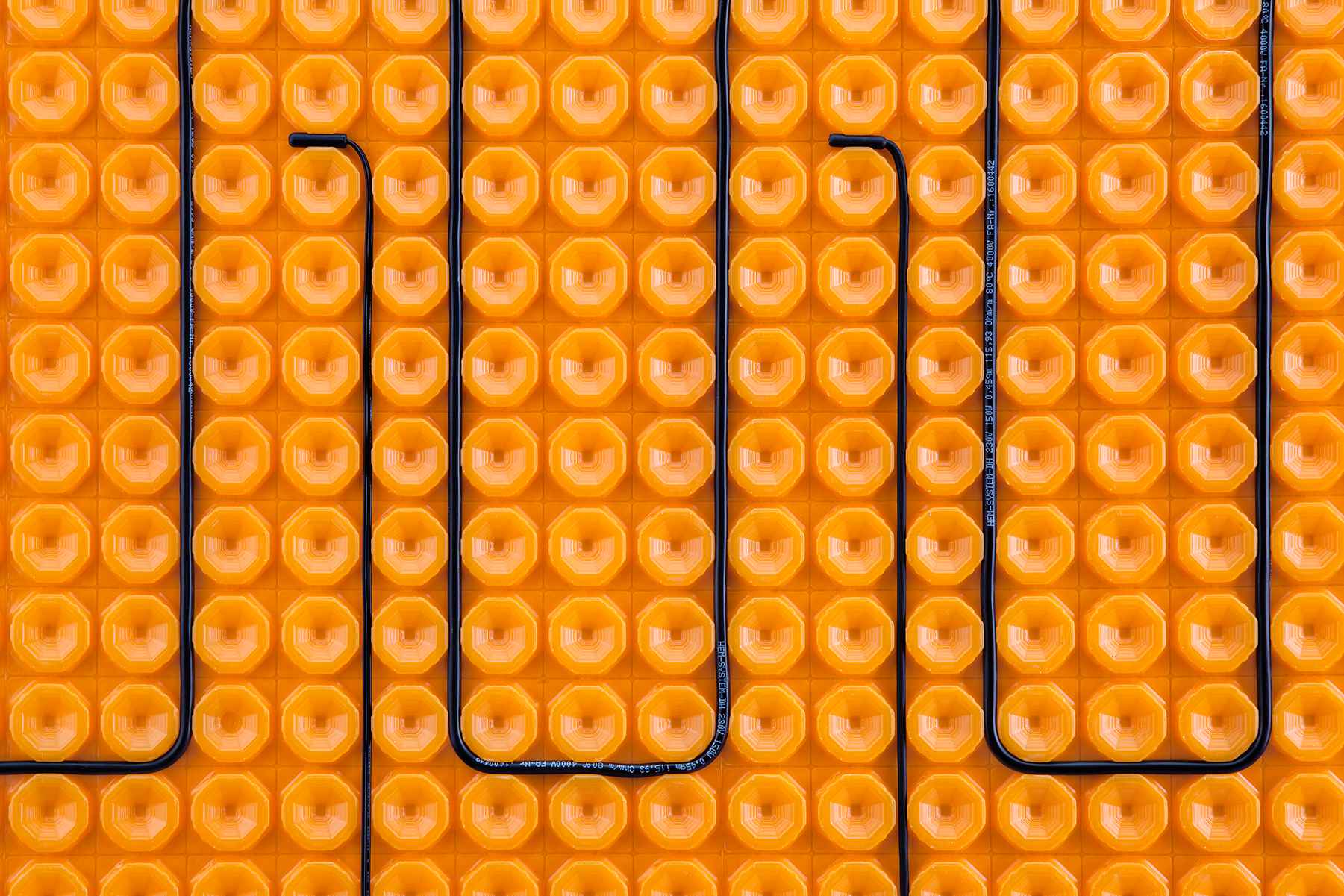

O espaçamento dos pinos na esteira de desacoplamento é de 3 cm. O espaçamento de instalação na área do piso deve ser
-
pelo menos 9 cm (cerca de cada terceiro pino – o equivalente a 136 W/m²) Um
espaçamento de instalação menor - especialmente em áreas de piso - pode causar superaquecimento e causar danos às estruturas do edifício.
Evite pisar diretamente nos cabos de aquecimento durante os trabalhos de instalação.
-
Áreas de parede:
Dependendo do espaço disponível, da temperatura desejada da superfície e da potência térmica necessária, o espaçamento de instalação em áreas de parede pode ser
- 6 cm (em torno de cada segundo pino – o equivalente a 200 W/m²) ou
- 9 cm (cerca de cada terceiro pino – o equivalente a 136 W/m²)
- A transição do cabo de aquecimento para o cabo de conexão (manga) é indicada por uma etiqueta. A 'perna fria' (4 m) deve ser conectada diretamente a uma caixa de junção ou termostato. A 'perna fria' pode ser encurtada ao máximo. comprimento de 1 m antes da montagem. Os cabos de aquecimento não podem ser encurtados.
Termostato:
Os cabos de aquecimento do sistema DITRA-HEAT só podem ser operados com termostatos DITRA-HEAT-E.
